Суммарный изгибающий момент относительно условного обреза фундамента

Материалы » Расчет контактной сети станции » Суммарный изгибающий момент относительно условного обреза фундамента

М = n × Gп × Zn + nк × Gкн × Zкн - − nкр × Gкр × Zкр +

+ Pн × hн + (Pк + Ризл) × hк + + Pоп × hоп

Режим максимального ветра.

Мов = 1× 188,62× 3,3 +1×60×1,8 −11,77×(1,2+1,7+2,2)−1× 40×1,3+

+47,83×8,8+(55, 7+40)×7+34,55×(9,55+8,75)+155,7×4,8 = 3234,23 даН×м

Мов = 32,34 кН×м

Режим гололеда.

Мог =1×279,18×3,3+1×100×1,8 −57,4×(1,2+1,7+2,2) −1×70×1,3+

+41,41×8,8+(37,3+40)×7+39,34×(9,55+8,75)+51,4×4,8 = 2748,19 даН×м

Мог = 27,48 кН×м

Сравнивая наибольший полученный изгибающий момент с нормативным, выбираем опору типа СС136.6−2.2.-Э

Приложение 1

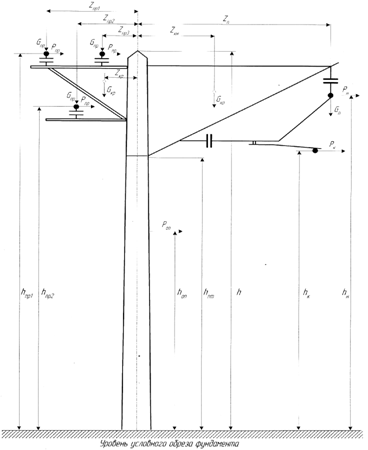

Расчетная схема нагрузок, приложенных к опоре

Приложение 2

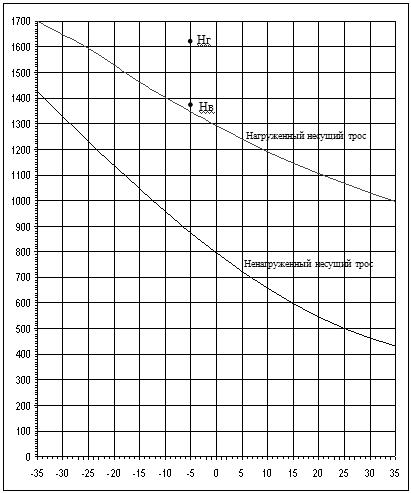

Монтажные кривые для расчетного анкерного участка.

Підпис: ϑ, °С

Приложение 3

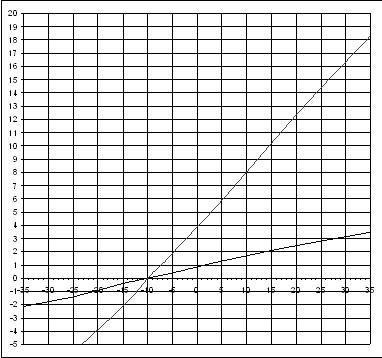

Зависимость ∆hопi, см и fi,см от температуры

Приложение 4

Расчетная схема цепной подвески

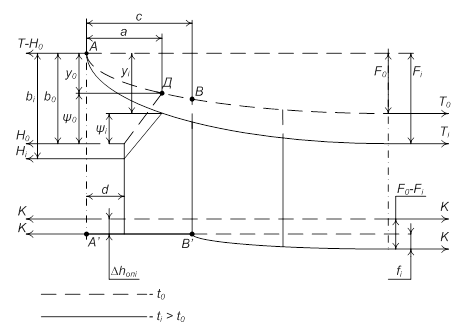

Рис.1. Расчетная схема полукомпенсированной цепной подвески с рессорным тросом.

Н0 − натяжение рессорного троса при беспровесном положении контактного провода;

а − расстояние от оси опоры до точки крепления рессорного троса к несущему тросу, 6 м;

с − расстояние от оси опоры до околоопорной струны, 10 м;

d − расстояние от оси опоры до подрессорной струны, 2 м;

Ψ0 − стрела провеса рессорного троса при беспровесном положении контактного провода.
