Карбюраторный четырехтактный двигатель

Материалы » Общее устройство автомобиля и двигателя » Карбюраторный четырехтактный двигатель

Автомобильный двигатель относится к тепловым машинам, в которых тепловая энергия сжигаемого топлива превращается в механическую работу; топливо (обычно жидкое) вводится непосредственно в рабочие цилиндры и там сжигается. Выделяющееся тепло преобразуется в механическую работу; такие двигатели называются двигателями внутреннего сгорания. Механиче-ская работа, отдаваемая двигателем, расходуется на преодоление сопротивле-ний движению автомобиля.

Автомобильные двигатели разделяются на две группы в зависимости от способа воспламенения топлива; в более распространенных карбюраторны двигателях воспламенение сжатой смеси осуществляется электрической искрой, а в дизельных двигателях топливо воспламеняется в среде сжатого воздуха, имеющего высокую температуру.

Каждая группа двигателей в свою очередь делится на два вида но типу рабочего процесса: двухтактные и четырехтактные; широко при меняются последние.

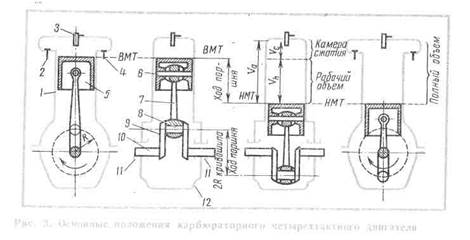

На рис. 3 показана простейшая схема карбюраторного четырехтактного двигателя и основные его положения. В вертикально расположенном цилиндре 1 двигается вниз и вверх поршень 5, шарнирно соединенный при помощи пальца 6 с верхней головкой шатуна 7. Нижняя головка последнего охватывает шейку 8 коленчатого вала 10, опорами которого являются подшипники 11, закрепленные в картере 12. Шейки вала, лежащие в опорах, называют коренными шейками коленчатого вала; щеку 9 колена вала с шатунной и коренной шейками называют кривошипом. Для управления впуском смеси топлива с воздухом и выпуском отрабатывающих газов служат клапаны впускной 2 и выпускной 4.

Для воспламенения смеси топлива с воздухом в цилиндре карбюраторного двигателя используется электрическая свеча 3, ввернутая в головку цилиндра; между электродами свечи в необходимый момент проскакивает искра.

Сочетание деталей «цилиндр, поршень, шатун и коленчатый вал» обеспечивает преобразование прямолинейного, возвратно-поступательного движения поршня во вращательное движение коленчатого вала (поршень действует на шатун, а шатун — на коленчатый вал). Поршень движется в пределах от крайнего верхнего положения (верхняя мертвая точка — в. м. т.) до крайнего нижнего положения (нижняя мертвая точка — н. м. т.); в этих положениях шатун и кривошип располагаются на одной вертикали, и поршень на момент останавливается, меняя направление своего движения. Расстояние между крайними положениями поршня называется ходом поршня; по величине он равен двум радиусам кривошипа. Каждому ходу поршня соответствует половина оборота кривошипа.

В процессе движения поршня объем цилиндра над поршнем непрерывно изменяется в пределах от минимального (при верхнем положении поршня — объем камеры сжатия Vc) до максимального (при нижнем положении поршня — полный объем. Разница между этими объемами, равная объемуописываемому поршнем за один ход,

называется рабочим объемом, а отношение объема над поршнем при его нижнем положении к объему над поршнем в его верхнем положении называется степенью сжатия:

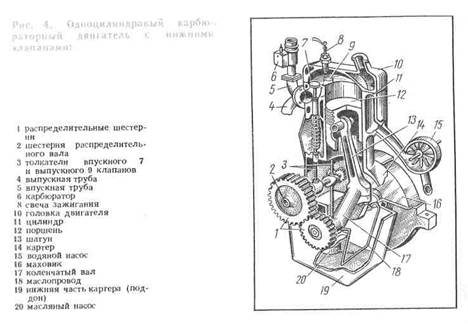

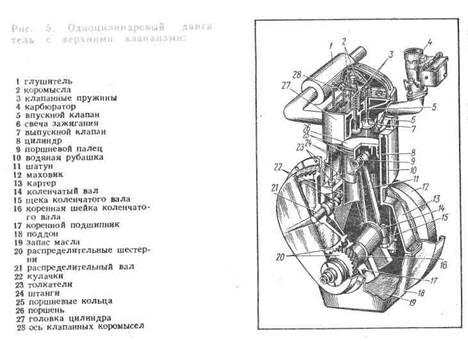

На рис. 4 и 5 изображены схемы одноцилиндрового карбюраторного четырехтактного двигателя в разрезе с нижними и верхними клапанами.
