Рабочий процесс карбюраторного четырехтактного двигателя

Материалы » Общее устройство автомобиля и двигателя » Рабочий процесс карбюраторного четырехтактного двигателя

Основной задачей рабочего процесса двигателя является наиболее эффективное сжигание вводимого в цилиндр топлива, которым обычно служит бензин. Смесь паров бензина с необходимым для сгорания количеством

воздуха называется горючей смесью, она приготовляется В специальном устройстве, называемом карбюратором.

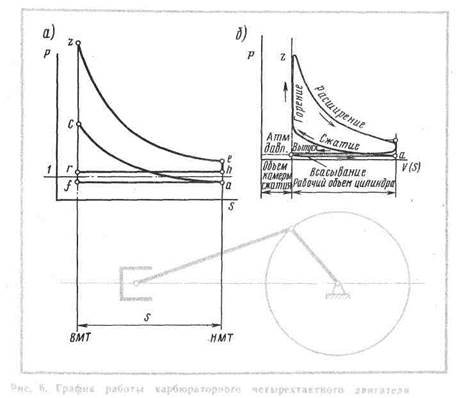

В начале первого хода поршня открывается впускной клапан (точка на графике, изображенном на рис. 6, а) и за счет разрежения над

опускающимся поршнем в цилиндр засасывается из карбюратора свежая горючая смесь. Цилиндр наполняется смесью до момента прихода поршня в нижнее положение, после чего впускной клапан закрывается (точка а). Таким образом, поршень совершает свой первый ход, называемый тактом всасывания (впуска); при этом кривошип делает первую половину оборота, повернувшись на угол 3,14 рад (180°). В процессе всасывания выпускной клапан закрыт. Такт впуска протекает при давлении в цилиндре (прямая fa на графике работы) около 0,08 Мн/м2 (0,8 кГ/см2). К концу впуска смесь нагревается на С от горячих стенок цилиндра и оставшихся газов. За-

полнение смесью составляет 0,75 - 0,85 от объема цилиндра над поршнем, когда он находится в нижнем положении.

При втором ходе поршня и закрытых клапанах совершается второй такт — сжатие горючей смеси; кривошип при этом поворачивается от 3,14 до 6,28 рад (от 180 до 360°) — вторая половина оборота. К концу сжатия объем смеси сокращается в 6—8 раз с повышением давления до 0,8 — 1,2 Мн/м2 (8 — 12 кГ/см2) (кривая ас); температура смеси при этом поднимается до 450 500°.

В конце второго хода между электродами свечи проскакивает искра, при этом сжатая смесь воспламеняется, что приводит к повышению давления газов на поршень (точка на графике работы) до 3 ч- 4 Мн/м2 (30 - 40 кГ/см) при температуре 1800 ― 2000° С, и поршень совершает свой третий ход. Третий ход представляет собой движение поршня вниз с расширением продуктов сгорания при закрытых клапанах и поворотом кривошипа от 6,28 до 9,42 рад (от 360 до 540°) — первая половина второго оборота; этот ход называется рабочим ходом, или тактом расширения. Его окончание характеризуется давлением 0,35 0,45 Мн/м2 (3,5 ― 4,5 кГ/см2) (точка е) и температурой 800 ― 1100 ° С. В конце такта расширения открывается выпускной клапан и отработавший газ, имеющий давление больше атмосферного, выпускается через соответствующий трубопровод. Четвертым ходом поршня (такт выпуска) цилиндр очищается от сгоревших газов при открытом выпускном и закрытом .впускном клапанах и давлении 0,1 — 0,12 Мн/м2 (1,05 ― 1,15 кГ/см2) — прямая hr, при этом кривошип поворачивается от 9,42 до 12, 56 рад (от 540 до 720°) — вторая половина второго оборота. Температура в конце выпуска снижается до 700 — 800° С. Выпускной клапан закрывается к началу следующего такта всасывания (впуска), наступление которого служит началом повторения тактов.

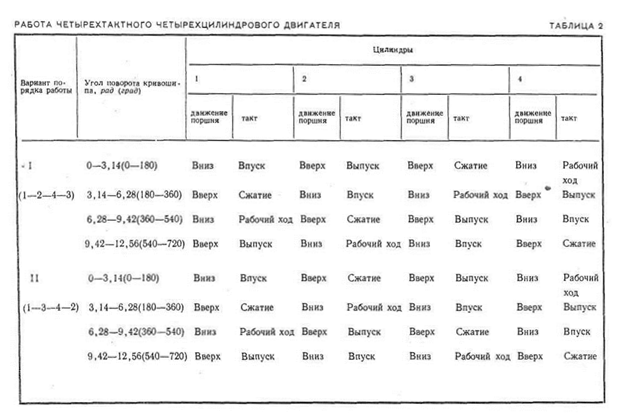

Перечисленные такты составляют непрерывно повторяющийся четырехтактный цикл двигателя; работа совершается только на протяжении третьего хода, поэтому он и называется рабочим; три остальные хода являются вспомогательными и на их совершение тратится часть работы, полученной при третьем ходе поршня (табл. 2). График работы, изображенный на рис. 6, а, является теоретическим. Наличие ряда дополнительных условий в работе двигателя, а также стремление обеспечить лучшее наполнение цилиндра рабочей смесью, достичь более полного сгорания горючей смеси и очищения цилиндра от газов заставляют несколько сдвигать границы этих процессов.

В результате все переходы между отдельными участками графика закругляются и действительный график работы принимает вид, изображенный на рис. 6, б.
