Тормозная система автомобиля - Материалы

Безопасность движения автомобилей с высокими скоростями в значительной степени определяется эффективностью действия и безопасностью тормозов.

Эффективность тормозного пути определяется по определенной оценке тормозного пути или временем движения автомобиля до полной остановки. Чем эффективнее действие тормозов, тем выше безопасная скорость, которую может допустить водитель, и тем выше скорость движения автомобиля на всем маршруте. Торможение необходимо не только для быстрой остановки автомобиля при внезапном появлении препятствий, но и как средство управления скоростью его движения.

Структура тормозного управления автомобиля и требования, предъявляемые к нему, обусловлены ГОСТ-22895–95 г.

Согласно этому стандарту тормозное управление должно состоять из четырех систем: рабочей, запасной, стояночной и вспомогательной. Системы могут иметь общие элементы, но не менее двух независимых органов управления.

Каждая из этих систем включает в себя тормозные механизмы, обеспечивающие создание сопротивления движению автомобиля и тормозной привод, необходимый для управления тормозными механизмами.

Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а, следовательно, эффективность при эксплуатации автомобиля. К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения.

Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.

Рабочая тормозная система служит для снижения скорости движения автомобиля вплоть до полной его остановки вне зависимости от его скорости, нагрузки и уклонов дороги.

Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги и должна обеспечивать неподвижное состояние снаряженного легкового автомобиля на уклоне 23% включительно. Стояночная тормозная система выполняет также функцию аварийной тормозной системы в случае выхода из строя рабочей тормозной системы.

Запасная тормозная система предназначена для плавного снижения скорости движения автомобиля до остановки, в случаи отказа полной или частичной рабочей системы; она может быть менее эффективной, чем рабочая тормозная система.

Вспомогательная система тормозов предназначена для поддержания постоянной скорости автомобиля, при движении его на затяжных спусках горных дорог, с целью снижения нагрузки на рабочею тормозную систему при длительном торможении.

Каждая тормозная система состоит из тормозных механизмов, которые обеспечивают затормаживание колес или вал трансмиссий, и тормозного привода приводящего в действие тормозной механизм. Тормозной механизм может быть колесный, трансмиссионный, барабанный и дисковый.

Дисковый тормозной механизм составляют:

1. колесная шпилька

2. направляющий палец

3. смотровое отверстие

4. суппорт

5. клапан

6. рабочий цилиндр

7. тормозной шланг

8. тормозная колодка

9. вентиляционное отверстие

10. тормозной диск

11. ступица колеса

12. грязезащитный колпачок

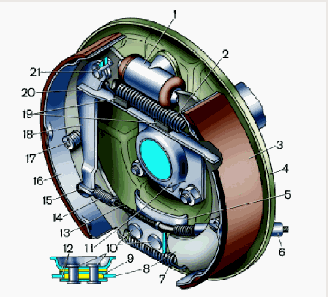

Барабанный тормозной механизм

1 – колесный цилиндр;

2 – верхняя стяжная пружина колодок;

3 – накладка колодки;

4 – щит тормоза;

5 – внутренняя пластина;

6 – оболочка заднего троса;

7 – нижняя стяжная пружина колодок;

8 – передняя тормозная колодка;

9 – опорная пластина колодок;

10 – заклепки;

11 – маслоотражатель;

12 – направляющая пластина колодок;

13 – задний трос стояночного тормоза;

14 – пружина заднего троса;

15 – наконечник заднего троса;

16 – задняя тормозная колодка;

17 – опорная стойка колодки;

18 – рычаг ручного привода колодок;

19 – резиновые подушки;

20 – распорная планка колодок;

21 – палец рычага ручного привода колодок

Устройство тормозной системы с пневматическим механизмом:

1. Разжимной кулак

2. Тормозной барабан

3. Пружина

4. Тормозная колодка

5. Тормозная накладка

Разжимной кулак состоит из:

1. Толкатели,

2. Штуцер,

3. Поршень,

4. Упорное кольцо.

Гидравлический привод предназначен для передачи усилия водителя через педаль с помощью тормозной жидкости, и состоит из: тормозного главного цилиндра, колесного тормозного цилиндра и соединительных трубок и шлангов. Гидровакуумного усилителя и разделителя тормозов.

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другого – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидропривод включены вакуумный усилитель и двухконтурный регулятор давления задних тормозов.

1) Компрессор служит для создания запаса воздуха под высоким давлением.

Устройство компрессора. Он состоит из: картера, блока цилиндров, головки, двух поршней, шатунов, коленчатого вала, двух нагнетательных и двух впускных клапанов с пружинами, коромысел, двух плунжеров, двух шатунов и привода.

2) Регулятор давления автоматически поддерживает необходимое давление сжатого воздуха в системе.

3) Предохранительный клапан служит для предохранения пневматической системы от неисправности регулятора давления, причем клапан установлен на правом воздушном болоне и отрегулирован на давление воздуха в системе, равное 0,9–0,95МПа.

4) Воздушный баллон служит для хранения запасов сжатого воздуха поступающего от компрессора. В них имеются краны для слива конденсата воды и масла и предохранительный клапан. Для накачки сжатым воздухом шин используется кран отбора воздуха, отверстие которого закрывается колпачковой гайкой, чтобы не был загрязнен. На автомобилях используют несколько баллонов.

Тормозной кран служит для управления тормозами автомобиля в результате регулировки подачи сжатого воздуха из балонов к тормозным камерам. Тормозной кран также обеспечивает постоянное тормозное усилие при неизменном положении тормозной педали и быстром растормаживание при прекращении нажатия на педаль.

Соединительная головка на задней поперечине рамы и служит для соединения воздухопровода между отдельными прицепами.

Разобщительный кран служит для отключения магистрали от прицепа и устанавливается перед соединительной головкой. Кран открывают после присоединения пневматической системы прицепа.

Манометр позволяет проверять давление воздуха, как в воздушных баллонах, так и в тормозных камерах системы пневматического привода. Для этого он имеет две стрелки и две шкалы. По нижней шкале проверяет давление в тормозных камерах, по верхней – в воздушных баллонах.

Воздушный фильтр предназначен для очистки воздуха, поступающего от компрессора в пневматическую систему от влаги и от масла. Он установлен на поперечной балке крепления воздушных баллонов.

Антифризионный насос предохраняет пневматическую систему от замерзания в ней конденсата в условиях зимней эксплуатации автомобиля.

Работа пневматической системы тормозов: в компрессоре создается запас воздуха под давлением, который хранится в воздушных баллонах. При нажатии на педаль тормоза воздействует на тормозной кран, который создает давление в тормозных камерах, которые приводят в действие через рычаг тормозной механизм, который и производит торможение и при отпуске педали прекращается торможение.
