Потери мощности и КПД трансмиссии

При оценке потерь в трансмиссии автомобиля определяют, через какие агрегаты и механизмы передается мощность от двигателя к ведущим колесам. После этого строят упрощенную схему трансмиссии (рис. 2).

Путевки в Соль-Илецк из Екатеринбурга. Экскурсии из Екатеринбурга uva-tour.com.

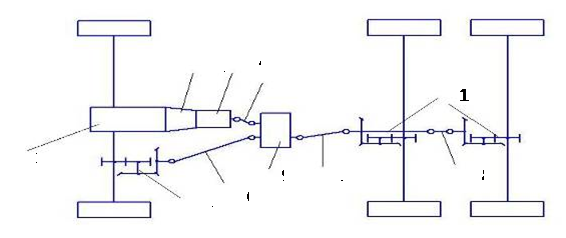

Рис. 2 Упрощенная схема трансмиссии автомобиля КАМАЗ 43105:

1 – двигатель, 2 – главная передача переднего моста, 3 – сцепление,

4 – коробка передач, 5, 6, 7, 8 – карданные передачи, 9 – раздаточная коробка, 10 – главная передача заднего моста

Из анализа схемы трансмиссии следует, что мощность от двигателя к ведущим колесам подводится через сцепление, коробку передач, карданную передачу, раздаточную коробку, главную передачу, дифференциал и полуоси. При этом возникают потери в зубчатых механизмах коробки передач, раздаточной коробки, главной передаче, а так же в шарнирах карданной передачи.

В трехвальной коробке передач на 1, 2, 3 и 5 передачах мощность передается через две пары шестерен и . В карданной передаче мощность передается через шесть карданных шарниров и .

Главная передача двойная, имеет одну коническую и одну цилиндрическую пару шестерен, потери в ней оценивают величиной .

В раздаточной коробке потери в трансмиссии определяются величиной .

В рассматриваемой трансмиссии общая величина потерь зависит от того, какая передача включена в коробке передач. Общий КПД трансмиссии при включении прямой передачи определяется выражением:

При работе коробки на 1, 2, 3 и 5 передачах:

При включении переднего моста:
