Обеспечение безопасности работ на контрольном пункте автосцепки

Материалы » Проект пассажирского вагонного депо с разработкой контрольного пункта автосцепки » Обеспечение безопасности работ на контрольном пункте автосцепки

Страница 2

Для уменьшения вредного воздействия газов, образующихся при сварке каждое рабочее место сварщика оборудовано местной вытяжной вентиляцией для отвода газов и приточной вентиляцией в зону дыхания сварщика. Для улучшения вентиляции стенки кабин не доводят до пола на 100-150 мм. Наличие приточной вентиляции необходимо для обеспечения температурного режима на участке.

Рисунок 4.1. Схема системы местной приточно-вытяжной вентиляции

1 — вытяжной зонт; 2 — приточный патрубок; 3 — вытяжной вентилятор; 4 — приточный вентилятор; 5 — калорифер

Важную роль в обеспечении безопасности на участке сварки и наплавки играет освещение. Нормирование освещения производят в соответствии с СНиП 23.05-95. На участке применяют боковое естественное освещение через оконный проем и искусственное в виде общего и местного. Общее искусственное освещение обеспечивает нормальный рабочий процесс на участке в темное время суток. В качестве источников света применяют люминесцентные лампы с исправленной цветностью ЛДЦ. Местное освещение применяют на рабочих местах для контроля за качеством выполняемых работ, в качестве источников света используют лампы накаливания.

Напряжение стационарных светильников местного освещения не превышает 50 В. При использовании искусственного освещения следят за выполнением основных требований: освещение предусмотрено достаточное, равномерное и экономичное. Лампы электрические эксплуатируют в соответствии с ГОСТ 12.2.007.13-88. Еmin = 300лк.

К мерам электробезопасности, указанным выше, и выполняемых на участке сварки и наплавки, добавляют мероприятия, общие для всего отделения: расположение электропроводки в недоступном для работающих месте при условии обеспечения надежной ее изоляции и защиты от анических повреждений; использование в сети зануления предохранителей в плавкими вставками.

Участок сварки и наплавки относят к горячим цехам, следовательно, большое внимание уделяют вопросам пожарной безопасности, которая обеспечивает как в рабочем состоянии объекта, так и в случаях возникновения пожара, в соответствии с ГОСТ 12.1.004-91. На участке предусматривают наличие пожарных проходов, пожарного оборудования (гидранты, пожарные краны), устройств пожарной сигнализации с автоматическим пуском, одного огнетушителя ОХП-10.

Выполнение всех мероприятий по технике безопасности, разработанных в проекте, обеспечивает безопасное условия труда на участке сварки и наплавки в контрольном пункте автосцепки, уменьшение случаев травматизма и клинических заболеваний работающих.

Проверка правильности выбора плавкой вставки предохранителя.

Для обеспечения электробезопасности при возникновении тока короткого замыкания в сети зануления электрооборудования, каждая фаза имеет предохранитель с плавкой вставкой.

Проверка плавкой вставки на срабатывание в четырехпроходной сети длиной 300м; сечение фазного провода Sф=25мм2, нулевого провода Sо=16мм2; провода алюминиевые, r=0,0295Ом×мм2/м. Номинальная сила тока установленного плавкого предохранителя Iп.в.=60А, напряжение сети 380/220В.

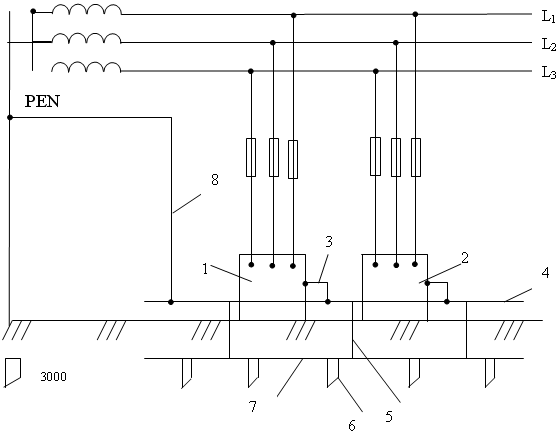

1,2 – электроустановки; 6 – трубчатые заземлители; 3 – зануляющий проводник; 7 – соединительная полоса; 4 – зануляющая магистраль; 8 – нулевой ввод; 5 – выводы контура повторного заземления нулевого провода;

Рисунок 4.2. Принципиальная схема устройства защитного зануления с повторным заземлением нулевого провода

Определяем сопротивление фазного и нулевого проводов

Определяем силу тока короткого замыкания в сети

Из условия необходимая сила тока плавкой вставки составит

т.е. условие срабатывания плавкого предохранителя выдержано.

Из расчета следует, что выбранный предохранитель с плавкой вставкой будет срабатывать при возникновении в сети зануления тока короткого замыкания.
