Стенд обкатки виброблоков машины ВПР - Материалы

Большинство путевых машин проходят капитальный ремонт в зимний период, с ноября по апрель. В том числе и машины по выправке, подбивке и рихтовке пути, типа ВПР, ВПРС и т.д. После ремонта подбивочных блоков, для выявления дефектов деталей и узлов, а также для определения качества проведённого ремонта, желательно произвести обкатку.

Реставрация мини экскаваторов покраска экскаватора.

В летний период это не составляет особого труда, так как можно вывести прошедшую ремонт машину из цеха ремонтного предприятия на любой свободный железнодорожный путь и там провести обкатку подбивочного блока.

В зимний же период это проблематично из-за низких температур и обледенения балластной призмы.

На станции Черепаново Западносибирской железной дороги на ПРММ – была решена проблема обкатки подбивочных блоков путевых машин в зимний период путём применения специально созданного для этого стенда.

Стенд позволяет проводить обкатку подбивочных блоков в любое время года, не выезжая из цеха предприятия. Этот стенд показан и является единственным на Западносибирской железной дороге. Схема стенда представлена на рисунке 1.

Стенд состоит из, четырёх ёмкостей со щебнем стоящих в углублении в полу цеха под одними из трёх путей.

Щебень в ёмкостях меняют путём вытаскивания ёмкостей из углубления при помощи цехового мостового крана. Затем производят замену щебня в ёмкостях и ставят их на место.

При большом количестве ремонтируемых машин щебень меняется редко, что приводит к нарушению размеров фракций уплотняемого щебня, т.е. он со временем превращается в песок.

Одним из недостатков этого стенда является отсутствие шпал, из-за этого щебень не уплотняется и подбойки не испытывают рабочего сопротивления.

Вследствие этого могут быть не выявлены все дефекты оборудования. Данный стенд был взят за прототип для данной дипломной работы.

Рисунок 1- Стенд для обкатки подбивочных блоков на станции Черепаново

В связи с тем, что при эксплуатации машин ВПР, ВПРС и других путевых машин, имеющих блоки для подбивки балласта, возникает проблема надёжной работы всех узлов и агрегатов. Ремонт таких машин производится исключительно на ремонтных предприятиях, имеющих необходимую базу. При ремонте лицензированных путевых машин ремонтное предприятие должно так же иметь лицензию на проведение соответствующих работ. Предприятия такого типа должны иметь так же необходимые кадровые и материальные базы.

К кадровой базе относятся квалифицированные рабочие, прошедшие необходимое обучение и получившие допуск к выполнению соответствующих работ.

К материальной базе относятся все станки, инструменты и приспособления, используемые в процессе ремонта. Так же к материальной базе относится всё диагностическое и контрольно-измерительное оборудование, а так же стенды, для выявления дефектов узлов и агрегатов, возникающих из-за не качественной сборки или скрытого брака хотя бы одной детали, входящей в состав узла.

Такие дефекты проявляются впервые часы работы и существенно снижают надёжность машины.

Во избежание установки на машину не надёжных элементов, все ответственные узлы и агрегаты проходят обкатку ещё до установки их на машину. Чтобы провести обкату элементов используют стенды. В основном стенды для обкатки механизмов разрабатывают и производят на самих же предприятиях по ремонту машин.

Перед ремонтными предприятиями стоит проблема обкатки рабочих органов.

Рабочим органом машин ВПР, ВПРС и других подобных машин является подбивочный блок (рисунок 2).

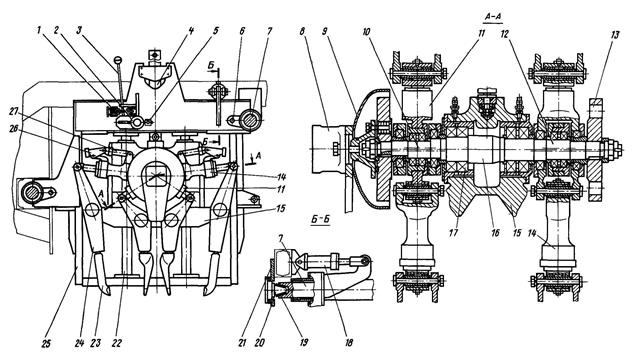

Рисунок 2 – Подбивочный блок машины ВПР

Подбивочный блок машины ВПР имеет четыре пары подбоек 23, вставленные коническими хвостовиками в рычаги 24 и зафиксированные болтами. Рычаги 24 в средней своей части шарнирно закреплены на станине 15 блока. Станина перемещается по направляющим 22 подвижной рамы 25 при помощи вертикального гидроцилиндра 4, закрепленного на подвижной раме при помощи карданного шарнира. Шток цилиндра связан со станиной сферической опорой.

Верхние плечи рычагов 24 соединены шатунами 11 и 14 с шейками кривошипов эксцентрикового вала 16, вращающегося в центральном отверстии станины в подшипниках 17. Шатуны 11 внутренних подбоек соединены непосредственно с кривошипами эксцентрикового вала, а шатуны 14 внешних подбоек соединены с проушинами шатунов внутренних подбоек. При этом внешний шатун подбоек одной шпалы размещен на одном кривошипе с внутренним шатуном подбоек другой шпалы, эксцентриситет же кривошипа другой пары размещен к первой паре под углом 180°, что обеспечивает асинхронность работы подбоек.

Шатуны выполнены в виде гидроцилиндров. Поршневые полости шатунов внешних подбоек и штоковые полости шатунов внутренних подбоек в исходном положении соединены со сливом, штоковые полости шатунов внешних подбоек — с напорной магистралью гидросистемы, а поршневые полости шатунов внутренних подбоек — с магистралью противодавления. Поэтому в исходном положении подбойки находятся в разведенном состоянии, а гидроцилиндры-шатуны находятся в запертом положении под давлением масла. В начале заглубления шатуны передают на подбойки только колебательные движения, возникающие при вращении эксцентрикового вала. После заглубления подбоек в балласт в рабочие, т. е. поршневые, полости шатунов внешних подбоек и штоковые полости шатунов внутренних подбоек подается масло. Это вызывает выдвижение штоков шатунов-гидроцилиндров, которые, поворачивая рычаги 22, сближают концы подбоек, охватывающих шпалу. В рабочие полости всех шатунов масло поступает от одной рабочей магистрали, поэтому усилие, развиваемое на концах каждой подбойки, одинаково. При достижении в напорной магистрали определенного давления, соответствующего определенной степени уплотнения балласта, срабатывает реле давления, и рабочие полости шатунов соединяются со сливом. Давление в магистрали устанавливается тем же реле давления в зависимости от типа балласта.

Поскольку полости шатунов, противоположные рабочим, постоянно соединены с напорной магистралью, подбойки после окончания рабочего цикла возвращаются в исходное положение.

На шатунах наружных подбоек размещаются пневмоцилиндры 27 с защелками 26. Защелки выполнены в виде вилок. При выдвижении штока пневмоцилиндра 27 защелка 26 поворачивается вокруг своей оси и, охватывая шток шатуна, входит в пространство между рычагом 24 и корпусом цилиндра шатуна, ограничивая ход рычага 24 и величину разведения наружной подбойки. Это сокращает время сжатия подбоек при рабочем цикле и может применяться на определенных типах балласта и шпал. Эксцентриковый вал 16 установлен в центре станины 15 в подшипниках 17 и имеет на консолях шейки 10 и 12, на которых в подшипниках размещены шатуны. Шейки выполнены с эксцентриситетом 2,5мм, что развивает амплитуду колебания концов подбоек до 5мм. Для обеспечения равномерности вращения вала 16 и уменьшения динамической нагрузки на приводной двигатель при различном сопротивлении балласта на концах вала размещены два маховика 13. Один из маховиков через упругую втулочно-пальцевую муфту связан с приводным гидродвигателем 8. Наружный маховик огражден кожухом 9.

В подбивочных блоках предусмотрена принудительная система смазки подшипников вала 16 и нижних шарниров рычагов. Смазка шатунных подшипников и верхних шарниров рычагов осуществляется через пресс-масленки. Для смазки направляющих 22 предусмотрены фитильные масленки.

Подвижная рама 25 установлена на двух горизонтальных штангах 7, закрепленных на щеках 21 рамы машины при помощи конических пальцев 20 через резиновые втулки 19. Она может перемещаться на этих штангах перпендикулярно оси машины, что необходимо для обеспечения сдвижки пути, а также для работы в кривых.

Сдвиг подвижной рамы осуществляется гидроцилиндром 18. Подвижные рамы правой и левой стороны машины связаны между собой стяжками 6. Для надежного крепления подбивочного блока в поднятом (транспортном) положении предусмотрен транспортный запор 1. Он может управляться рычагом 3 из кабины машиниста или дистанционно при помощи пневмоцилиндра. Запор снабжен фиксатором 2 защелкнутого положения. Этот фиксатор нажимает на конечный выключатель 5 и при не полностью закрытом запоре зажигает на пульте в кабине машиниста сигнальную лампочку. Если же запор полностью вошел в свое гнездо и зафиксировался в нем, сигнальная лампочка не горит.

Проблема обкатки этого органа заключается в рабочем цикле данного агрегата. Рабочий цикл подбивочного блока состоит из нескольких циклов. Так как подбивочный блок состоит из нескольких агрегатов, то существует большая вероятность выхода его из строя.

Возможные неполадки подбивочных блоков:

1. утечки рабочей жидкости вследствие плохого соединения трубопроводов с агрегатами;

2. разрывы рукавов высокого давления из-за дефекта соединения гибкой части рукава с разъёмной частью;

3. разрывы металлических трубопроводов из-за дефектов в металле (раковины и прочие дефекты металла);

4. заклинивание механизма опускания подбивочного блока вследствие изгиба штока гидроцилиндра опускания рабочего органа;

5. выпадение подбоек из гнезд;

6. расшатывание соединений гидроцилиндров из-за быстрого износа пальцев;

7. нагрев подшипниковых узлов;

8. заклинивание подшипников;

9. дефекты уплотнений элементов гидросистемы;

10. дефекты креплений рамы подбивочного блока к раме машины;

11. наличие трещин на раме подбивочных блоков.

Чтобы обкатать подбивочный блок и выявить все возможные неполадки, с целью их дальнейшего устранения необходимо иметь соответствующее оборудование.

В настоящее время, стендов для обкатки подбивочных блоков крайне мало. Поэтому темой данного дипломного проекта выбрана разработка стенда для обкатки подбивочных блоков путевых машин после ремонта.
